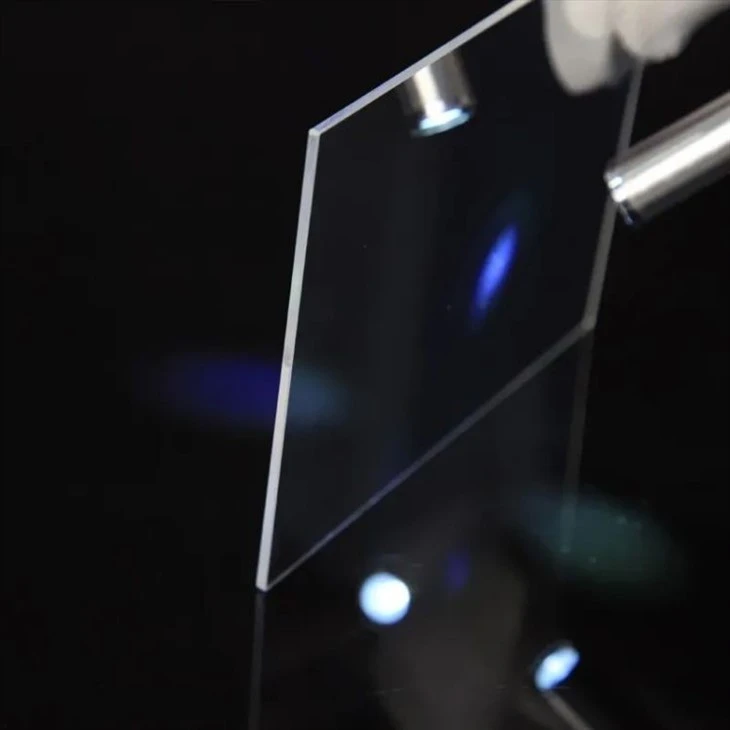

Beam Splitter Mirror Fyrir Interferometry Beamsplitters

Geislaskiptispegill er sjónbúnaður sem aðskilur innfallandi ljósgeisla í tvo eða fleiri aðskilda geisla. Geislakljúfarar nota venjulega hálfsilfurða spegla eða önnur hálfgagnsæ efni til að skipta ljósgeisla í endurkastaða og sendna hluti, sem hver inniheldur hluta af ljósorkunni. Sum dæmigerð forrit eru víxlmælingar, flúrljómunarsmásjár, litrófsgreiningar og OCT myndgreiningar.



Við útvegum geisladreifara sem geta náð hvaða skiptingarhlutfalli sem er frá 50/50 til 95/5 til að hámarka ljósdreifingu að þörfum þínum. Óskautandi geislaskilararnir okkar eru með breitt litrófshúð fyrir fulla sýnilega til nær-innrauða sviðsvirkni, en ofur-breiðbands- og skautunargeislaskiptir eru einnig fáanlegir fyrir sérhæfðari notkun. Við leggjum metnað okkar í að sérsníða hvern geisladifjara að þínum þörfum, hvort sem það er venjulegur plötugeislaskiptir eða flóknari hönnun. Umsóknarverkfræðingar okkar vinna með teyminu þínu til að tilgreina bestu lausnina og við byggjum upp traust langtímasamstarf við viðskiptavini.



Vinsamlegast hafðu samband við okkur í dag til að ræða hvernig við getum fínstillt geisladofnarlausn fyrir interferometer, leysikerfi, smásjá eða annað nákvæmnistæki. Við hlökkum til að verða traustur birgir þinn fyrir hágæða sjónhluta.



Eiginleikar

- Nákvæmt skiptingarhlutfall

- Litlaust/ Litur hlutlaus/ Optically Clear

- Lítið sjóntap

- Jafnt frávik geisla

- Hár skaðaþröskuldur

- Lágmarks röskun á bylgjusviði



Færibreytur

vöru Nafn	Beam Splitter spegill
Undirlag	B270 eða sérsniðin
CWL	400-700nm
AOI	45 gráður
Stærð	15*15*1,2 eða sérsniðin
Þvermál umburðarlyndi	±0.1 mm
Þykkt	1,2 mm ±0,1 mm
Sending	70 prósent
Hugsandi	30 prósent
Yfirborðsgæði	60/40
Hliðstæður	<1 arc min
Yfirborðsnákvæmni	λ/4 @632.8nm





Litrófsflutningsferill



Umsóknir

Geisladofnarspeglar gera kleift að nota mörg forrit sem krefjast þess að aðskilja, meðhöndla, endurskapa og mæla ljós. Þau eru grundvallarþáttur til að stjórna sjónleiðum og merkjum. Meginreglur eins og interferometry, spectroscopy og optical switching eru háðar því að geislaskiptingar virki.

- Víxlmælingar

- Sjónsmásjá

- Litrófsgreining

- Laser forrit

- Ljósmyndataka

- Ljósleiðari

- Mælingarfræði



Hvaða sjóntæki dreifa ljósinu í sundur?

Fyrir utan geislaskiptispegilinn sem við höfum kynnt, eru nokkur önnur ljóstæki notuð til að dreifa eða dreifa ljósi í bylgjulengdir þess. Sum dæmigerð ljósdreifandi tæki eru:



• Prisma - Þegar hvítt ljós fer inn í prisma eru bylgjulengdirnar aðskildar vegna mismunar á brotstuðul fyrir mismunandi liti. Styttri bylgjulengdir (bláar) eru beygðar meira en lengri bylgjulengdir (rauðar). Þetta leiðir til þess að ljósgeislinn dreifist út í sýnilega litrófið. Dreifingarprismar eru notaðir í tækjum eins og litrófsmælum og litrófsmælum.



• Diffraction rist - Diffraction rist inniheldur þúsundir þéttra rifa eða rifa sem dreifa mismunandi bylgjulengdum ljóss við mismunandi horn. Styttri bylgjulengdir dreifast meira í sundur en lengri bylgjulengdir og dreifa ljósinu í litrófið. Diffraction rist eru mikilvægur hluti litrófsmæla og annarra tækja til að mæla bylgjulengd og styrk.



• Brotbrotslinsur - Kúptar linsur dreifa hvítu ljósi lítillega vegna mismunar á ljósbroti fyrir mismunandi bylgjulengdir. Þó að það sé minna en prisma, eru áhrifin mælanleg og notuð í sumum litrófsmælum. Linsa fókusar hverja bylgjulengd að örlítið mismunandi punkti, sem leiðir til ákveðinnar ljósdreifingar. Tvær þunnar kúptar linsur, þekktar sem linsukúptar, auka dreifingu.



• Endurskinsrif - Sum rist nota speglun í stað útsendingar, með rifum eða rifum sem eru ætar inn í spegilflöt. Þeir starfa á svipaðan hátt og sendingarristar en geta náð meiri dreifingu í þéttari hönnun. Endurskinsristir finnast í litrófsmælum með háupplausn.



• Grisms - Grism sameinar prisma og rist í einn sjónþátt, hannað til að veita dreifingu án þess að víkja verulega frá ljósleiðinni. Ristið á einum eða fleiri prismaflötum eykur dreifinguna á meðan prisman stillir dreifða ljósinu aftur í næstum sömu úttaksstefnu og inntakið. Grisms leyfa dreifingu án of langra sjónleiða.



• Echelle gratings - Echelle grind notar gróft, brött horn mala til að skarast á mörgum litrófsröðum. Það veitir hærri upplausn og dreifingu en einskipunarbeygjurist. Echelle rist eru dæmigerð í afkastamiklum stjarnfræðilegum litrófsmælum.
